摘 要：传统船舶使用柴油发电机供电，船舶靠岸时，为了节省能源和减少环境污染，应由码头岸电供电。随着船舶大型化，电力系统容量变大，对码头岸电的供电容量要求也越来越高。*缘在线监测对码头岸电的供电可靠性提供了有效支持。船舶停泊时对船舶电网*缘状态进行在线监测也可以依靠岸电*缘监测实现。*缘监测及故障定位既可以避免一些事故的发生，也减少了码头工作人员和船员检查配电网络是否*缘良好的工作量。

关键词：码头岸电；*缘监测；故障定位；*缘监测系统。

行业背景

码头岸电系统是建设绿色，智慧港口的重要组成部分。近20年来，我国码头岸电的应用和发展比较迅速，岸电系统的组成和配置方案比较灵活。相关国家标准和行业标准的实施，对码头岸电系统的发展奠定了良好的理论和实践基础。

随着船舶大型化，电力系统容量变大，对码头岸电的供电容量要求也越来越高，*缘在线监测对码头岸电的供电可靠性提供了有效支持，船舶停泊时对船舶电网*缘状态进行在线监测也可以依靠岸电*缘监测实现。*缘监测及故障定位既可以避免一些事故的发生，也减少了码头工作人员和船员检查配电网络是否*缘良好的工作量。

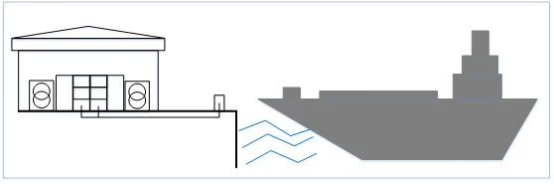

典型的岸电系统主要分高压岸电系统和低压岸电系统2 种。 **常用的的码头船舶岸电系统输出的电压和频率主要为6kV/50Hz和400V/50Hz。低压岸电的受电系统如下图所示。

其中，变电所为两路10kV进线，经过10/0.4kV变压器到低压系统，低压母线输出多路馈线，分别接入到多个岸电箱，当船舶靠岸时，接入岸电箱，停止柴油发电机组，由低压岸电供电。

系统分析

当岸电电网是TN-S系统]时，船体未接专用接地线且船舶电网未与岸电零线接通，船舶电网发生单相接地故障时，人站在岸上触及船体会有触电危险，零线上可能出现高电压，单相接地电流大。当船体接专用接地线且船舶电网接入岸电零线，船舶电网发生单相接地故障时，保护装置跳闸，保障了人身安全，但是供电连续性无法保证。

当岸电电网是IT系统，船舶电网发生单相接地故障时，单相对地短路电流取决于船舶电网对地*缘和对地分布电容大小，短路电流较小，人站在岸上触及船体不会有触电危险。一旦船舶电网或者岸电另一相再出现对地短路故障，将会导致两相短路，引起岸电保护装置动作，有可能造成危害。所以进行*缘监测，及时发现单相接地故障时非常必要的。

为了保证人身安全，避免火灾事故，船舶金属船体应与岸电装置中接地装置连接。岸电宜采用中性点不接地系统供电，即IT系统供电。

产品介绍

*缘监测及故障定位产品可以监测码头岸电系统中低压不接地系统。该产品功能丰富，包括*缘电阻监测、*缘故障预警、*缘故障报警、事件记录、参数设置、通讯组网等，当系统出现*缘降低或者接地故障时，能及时报警，以提醒相关人员及时排查故障。

AIM-T500L*缘监测仪可以实时监测IT系统的对地*缘电阻，电阻越限启动故障预警或报警功能；具有继电器报警输出、LED报警输出等多种故障指示方式；具有事件记录功能，方便操作人员查看分析故障类型和发生时间，判断系统运行状况；具有自检功能，可一键实现仪表硬件电路的故障自检；具有断线监测功能，实时监测PE/KE功能接地线连线状况；具有一路RS485接口，标准Modbus-RTU协议；

ASG200测试信号发生器可以产生定位信号并注入不接地系统，指示故障所在相线；

AIL200-12*缘故障定位仪可以定位并指示故障所在支路，单个AIL200-12多可定位12个回路，每个IT系统多可接90只定位仪，总计定位1080回路；

AKH-0.66 L-xx系列电流互感器与AIL200-12*缘故障定位仪配合使用实现故障定位。该系列有多种不同规格，可以按照回路额定电流选择合适孔径，可以选择圆形或者矩形互感器。如果现场不具备断电施工的条件，也可以选择开口式AKH-0.66 L-xxKN系列电流互感器。

系统介绍

*缘监测及故障定位系统是专门为了监测IT系统不接地场景应用开发，拥有独立的报警显示功能，同时提供曲线和报表查询功能，方便用户通过历史数据和实时数据进行预测和判断，主要界面如下：

系统首页包含地理位置显示，项目简介，安全运行天数等信息。

系统结构包含项目所有*缘监测设备的拓扑关系，可以清晰显示现场所有设备连接关系和通讯状态。

系统接线可以显示现场配电回路和*缘监测具体装设位置，同时具备参数和报警看板，可以直观查看现场具体的配电情况。

曲线报表可以直观显示当天*缘阻值的变化，可以查看一年时间内的日报表，月报表及年报表，同时可以选择时间进行查询。

技术指标

AIM-T500L*缘监测仪的技术指标如下：

结语

码头岸电的供电系统具有一定的特殊性，对电网要求较高。接岸电时，一方面要采用安全可靠的接地型式的电网供电，另一方面对船舶电网*缘在线监测问题不能忽视，应注重岸电及船舶的*缘在线监测。*缘监测仪的使用，为岸电和船舶的安全可靠运行提供有力的支持。
