直流配电在光伏+储能系统中，可以通过光伏或 电池 直接进行直流供电，在新能源电力系统中也有广泛应用，比如 太阳能路灯 、直流空调、 5G 通信基站等。

新加坡严重依赖天然气发电，但本身的天然气能源不足以支撑这庞大的天然气消耗，其中95%天然气能源需要通过邻国管道输送和海运供应的液化天然气获得。目前新加坡大力发展光伏发电+储能项目以实现供电方式的多元化。

某新加坡客户为家庭用户定制的户用光伏储能系统采用了我司的DJSF1352RN系列直流电能表和分流器，进行光伏发电量、储能电池充电电量和放电电量的统计和预测，优化了整体能效。

近日，北京发布地方标准《分布式光伏发电系统电气安全技术规范》（文末附）征求意见稿，规定了10kV及以下并网电压等级，单个并网点总装机容量不超过6MW的分布式光伏电站的电气安全规范。

2.系统应用

白天光伏发电供应负载，多余电量为蓄电池充电。夜间则由蓄电池为负载供电。为了更好的展示能量分配、优化整体效率和系统可靠性，客户分别在光伏发电侧和蓄电池储能侧加装了DJSF1352RN系列直流电能表。控制器实时检测光伏电池板发电量和蓄电池充放电过程，并对伏电池板发电量进行预测，根据检测和预测的数据动态调整充放电功率和时机，保证了负载能稳定可靠运行。

整体系统图如下：

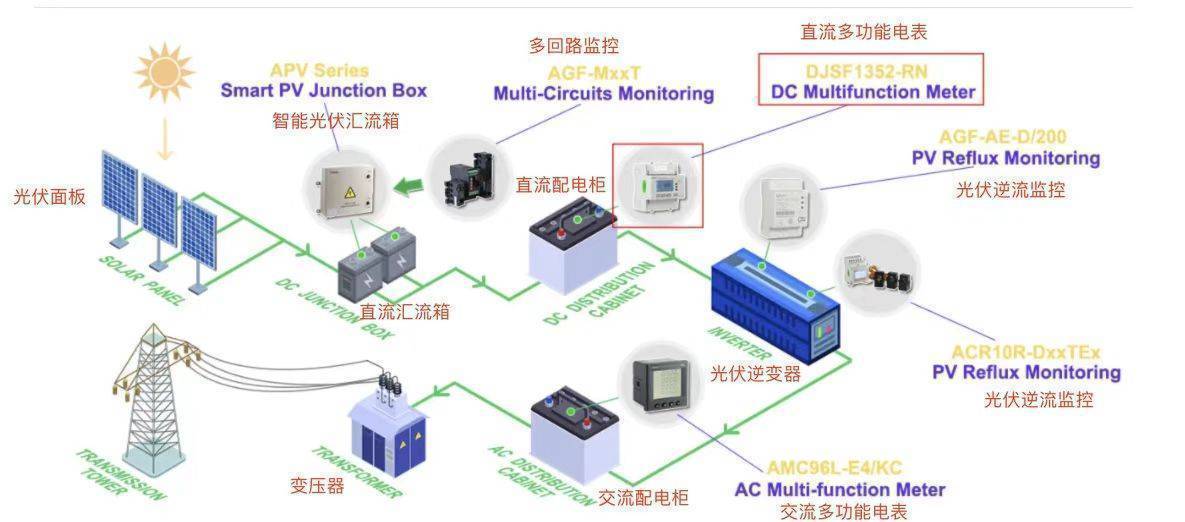

图1 光伏发电+储能系统图

3.产品介绍

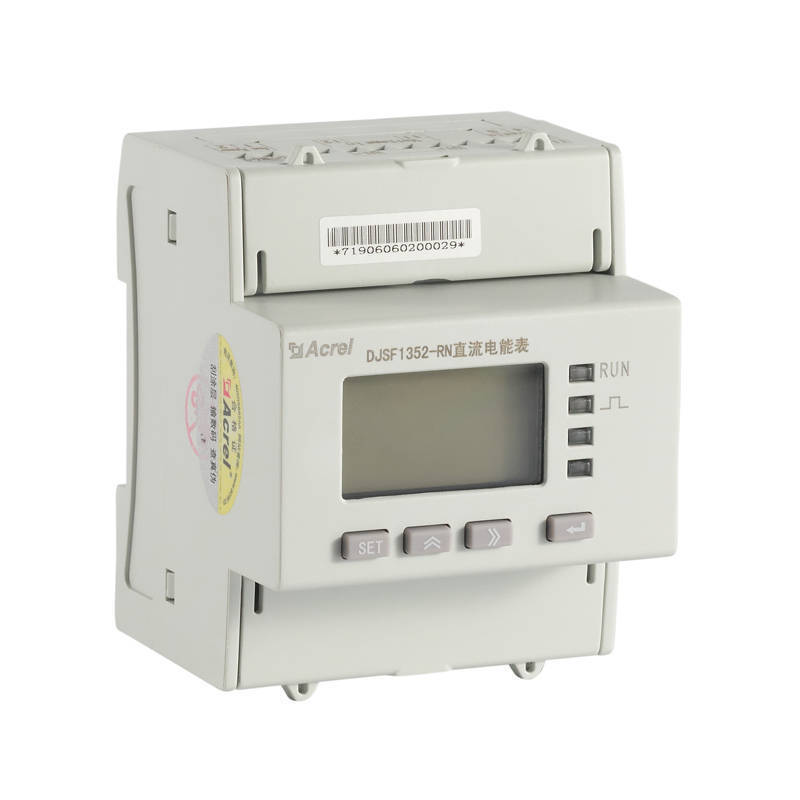

DJSF1352-RN导轨式直流电能表支持双路直流输入，主要针对电信基站、直流充电桩、太阳能光伏等应用场合而设计，该系列仪表可测量直流系统中的电压、电流、功率和正反向电能等电参量。在实际使用现场中，该系列仪表不仅可以计量总电能，还能计量规定时间段内的电能，它检测的数据可以本地显示，也可以和工控设备、计算机连接组成测控系统。

4.产品特点

导轨式安装方式

电压、电流、功率等电参量测量

正向、反向有功电能计量

上12个月历史电能统计

具有日历、计时和闰年自动转换功能，具有校时功能。其中广播下发的时钟误差不得大于5分钟，在零点前后十分钟内不准校时，每天只允许校时一次

具有两套费率时段，可通过预先设置的时间实现两套费率时段的自动转换，每套费率时段全年至少可设两个时区，24小时内至少可以设10个时段

RS-485通讯接口，采用DL/T645-2007通讯协议和Modbus-RTU协议，RS485的通讯速率可在1200bps、2400bps、4800bps、9600bps设置。

5.光伏应用

6.结语

目前海外发达地区的户用光伏市场已经较为成熟，分布式光伏发电项目电能计量要点。

6.1 确定电能计量方案

光伏发电电能计量需要根据实际形式来确定相应的计量方法，且发电量需要单独计算。以国家相关规定作为依据，完成上网电价与电网电价的计算，同时还要对电能剂量表进行分类，包括关口计量和并网计量两种。关口计量的范围包括公共电网与用户二者之间上网和下网电量计算，并网发电量以及电价补贴则可以通过电能表来计量，假如为自发自用模式，则是针对上网和自发电量二者差值进行计量。

其中，需要格外注意与配电网连接的光伏发电项目电能计量，要明确上网电量计量点和下网电量计量点，一般可以按照产权分界点来进行设置。在实际操作中，多选择专业计量装置来进行关口计量，然后将得到的所有数据信息传输给管理部门，完成统计分析。另外，对于部分设置有升压站的光伏发电项目，电能计量点为升压站高压一侧节点。相对应的无升压站的光伏发电项目，并网点为输出汇总点。

6.2 计量点设置基本原则

进行分布式光伏发电项目电能计量，核心要求就是不会对用户以及项目的经济效益产生影响，做好用户和电力公司的权益保护。因此在设置计量点时，必须要严格按照专业原则来进行。**，光伏电并网时，需要对合理位置科学设置计量点，一般应保证计量点位置的可寻找性、便利性与可操作性，适合进行电能大小的计量，作为每个阶段电力用户消耗电力清点的对象，同时还可以通过其来进行电价补偿统计。但是要注意不同区域之间的差异，结合实际用电情况，对电价差异与产权主体电量大小进行合理区分。第二，发电上网分布式光伏电并网应设置贸易阶段关口计量点，为上、下电网间贸易情况进行有效结算。在对此类计量点设置时，应将计量点设置在产权分解处，如果遇到无法设置的情况，则应在附近位置寻找设置合理的位置，而设置在其他位置产生的线路损耗需要由产权所有者承担。第三，应用统购运营模式时，可以采用统一的方法来设置并网计量点与关口计量点，且发挥补偿电价差值与电费计算功能。

6.3 电能计量装置确定

在确定分布式光伏发电项目电能计量装置时，必须要确保其具有较高的可靠性与准确性，且可以达到及时通信的效果。一般项目接入等级达到 10KV 的情况下，需要在关口计量处设置综合性能优良的电能表，做好装置规格与型号的选择。计量点设置的计量装置，配置和技术均要满足相关技术标准和流程，且不得低于二类电能计量装置标准。装置接入设计时，应保证不会对信息采集质量产生干扰，对计量关口搭配专门的采集终端，并由终端来支撑一定数量的采集系统。如果接入电压等级为 380KV，可以选择无线采集的方式来获取信息。110KV 等级电压接入，应选择专门的计量绕组，严禁将不相关的设备接入。另外，计量装置应配置专门的柜箱，假如设置有电流互感器，还需要进行分柜处理。
